Тренажёр настройки Runxin F63

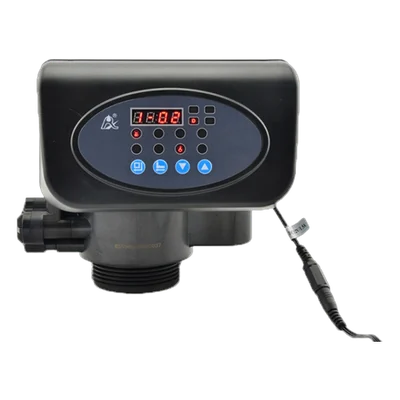

Эмулятор работы блока управления Runxin F63B3, F63C3 и F65B3: управление прибором можно потрогать до того, как окажетесь перед ним — начиная с блокировки клавиатуры, из-за которой чаще всего и решают, что клапан сломался. Инструкция по настройке собрана из паспорта производителя: четыре режима работы по объёму, все параметры с диапазонами и заводскими значениями, времена тактов. И расчёт, во что настройка обходится вашей системе водоочистки: сойдётся ли заданная жёсткость с той, что в вашем анализе.
Рабочий режим, клавиатура заблокирована
Клавиатура заперта — на экране горит ЗАМОК. Прибор не сломан: он запирается сам через минуту без нажатий. Зажмите ▲ и ▼ вместе на пять секунд.
Числа посчитаны по демонстрационной воде. Введите свой анализ — и станут вашими.
Режимы работы A-01…A-04: чем отличаются
Runxin считает по объёму, а не по календарю. Режим решает, откуда берётся объём — из вашей настройки или из расчёта самого прибора, — и когда начинается регенерация.
A-01
по объёму отложенная: отсчитывает заданный объём и уходит на регенерацию в назначенный час
A-02
по объёму мгновенная: начинает регенерацию сразу, как только объём выработан
A-03
расчётная отложенная: ресурс считает сам — по объёму смолы, жёсткости и коэффициенту, — и ждёт назначенного часа
A-04
расчётная мгновенная: считает ресурс сам и уходит на регенерацию сразу
Инструкция по настройке Runxin F63: все параметры
Из таблицы паспорта, без пересказа. Часть параметров прибор показывает не всегда: в A-01 и A-02 нет объёма смолы, жёсткости и коэффициента, в A-02 и A-04 нет часа регенерации. Он их не гасит, а пропускает — и половина вопросов «куда делся пункт» именно об этом.
| Код | Что это | Значения | Завод | Виден |
|---|---|---|---|---|
| A | Режим регенерации Четыре режима: A-01 и A-02 считают заданный объём, A-03 и A-04 считают ресурс сами. Отложенные ждут назначенного часа, мгновенные уходят на регенерацию сразу. | A-01 · A-02 · A-03 · A-04 | A-01 | всегда |
| rT | Время начала регенерации В какой час начинать регенерацию. В режимах A-02 и A-04 параметр не показывается вовсе: там регенерация начинается сразу. | 00:00 · 01:00 · 02:00 · 03:00 … | 02:00 | A-01, A-03 |
| m3 | Объём умягчённой воды Сколько кубометров пропустить до регенерации. Паспортная таблица даёт 0…99,99 м³ — при этом пример настройки на соседней странице ставит 555 м³. Мы держимся таблицы: она нормативная, а пример, похоже, из другого издания. | 0.1…99.99 м³ | 10 | A-01, A-02 |
| L | Объём смолы Сколько литров смолы в колонне. Только для расчётных режимов A-03 и A-04 — по этому числу клапан и считает свой ресурс. | 5…500 л | 20 | A-03, A-04 |
| Yd | Жёсткость исходной воды Жёсткость на входе в ммоль/л — это и есть °Ж, единицы совпадают. Из неё и объёма смолы клапан считает, на сколько кубометров хватит загрузки. | 0.1…9.9 ммоль/л | 1.2 | A-03, A-04 |
| AL | Коэффициент регенерации Паспорт: коэффициент считается как E/(K×1000), где E — обменная ёмкость смолы (для схемы сверху вниз около 800–900, снизу вверх 900–1200), K — запас надёжности 1,2…2. Чем мягче вода, тем ниже K. | 0.3…0.99 | 0.65 | A-03, A-04 |
| 2 | Обратная промывка Паспорт рекомендует 10…15 минут: чем грязнее исходная вода, тем дольше. Если мутность выше 5, производитель советует ставить отдельный фильтр перед клапаном. | 0…99 мин | 10 | всегда |
| 3 | Регенерация Забор раствора плюс медленная промывка. Весь цикл регенерации по паспорту занимает около двух часов — на это время подача в дом перекрыта. | 0…99 мин | 65 | всегда |
| 4 | Наполнение солевого бака Сколько минут наливать воду в бак. Паспорт советует держать на 1–2 минуты дольше расчётного — чтобы раствора наверняка хватило; перелив ограничивает поплавок. | 0…99 мин | 5 | всегда |
| 5 | Быстрая промывка Уплотняет загрузку и вымывает остатки соли. Паспорт: обычно 10…12 минут, объём промывки в 3–6 раз больше объёма смолы. | 0…99 мин | 10 | всегда |
| H | Максимум дней между регенерациями Страховка на случай малого расхода: если объём не выработан, клапан всё равно регенерирует через столько суток. Ноль — страховки нет. | 0…40 сут | 30 | всегда |
Как идёт вода в каждом такте
Главное отличие от Clack видно именно здесь: раствор у Runxin идёт по подъёмной трубе вниз и поднимается снизу вверх через смолу. От направления зависят и расход соли, и обменная ёмкость, которую паспорт даёт разной для двух схем.
Вода идёт по наружной части подъёмной трубы вниз через загрузку, через нижний фильтр и поднимается по стояку к выходу в дом.
Вода входит по внутренней части подъёмной трубы в низ колонны и поднимается сквозь загрузку, взрыхляя её. Всё поднятое — в дренаж.
Инжектор создаёт разрежение и подсасывает раствор из бака. Раствор идёт по стояку вниз и поднимается снизу вверх через смолу — у Clack наоборот, и это не мелочь: направление меняет и расход соли, и износ загрузки.
Раствор из бака кончился, вода продолжает идти тем же путём — снизу вверх через смолу, вытесняя остатки раствора в дренаж.
Вода идёт через выход инжектора прямо в солевой бак. Часть её уходит в дренаж — так и задумано, это работа инжектора.
Поток снова сверху вниз, как в работе, но выход — в дренаж: уплотняет загрузку и вымывает соль до последнего.
Что при настройке Runxin F63 делают не так
Режим регенерации
Мгновенный режим на единственной колонне в доме: регенерация начнётся в тот момент, когда объём выработан, — то есть в разгар большой стирки, и в кран пойдёт неочищенная вода.
Время начала регенерации
Дневной час на отложенном режиме. Во время регенерации подача в дом перекрыта — а это два часа без воды.
Объём умягчённой воды
Ставят «с запасом побольше». Смола вырабатывается по литрам и жёсткости: запас означает, что последние сутки перед регенерацией из крана идёт жёсткая вода.
Объём смолы
Переписывают литраж колонны вместо литража смолы. Колонна 1054 — это около 45 литров смолы, а не 55: часть объёма занимает подложка и свободный борт.
Жёсткость исходной воды
Ставят «на глаз» или по соседям. Ошибка вдвое здесь означает вдвое неверный ресурс — и либо жёсткую воду в кране, либо соль в дренаж.
Обратная промывка
Сокращают ради экономии воды. Невзрыхлённая смола слёживается, вода идёт по протокам мимо загрузки, и жёсткость проскакивает при формально исправном приборе.
Наполнение солевого бака
Занижают, чтобы «сэкономить соль». Раствора не хватает, смола восстанавливается наполовину, и следующий цикл начинается уже с недобором.
Быстрая промывка
Сокращают до пяти минут. Соль не вымывается до конца, и первая же вода после регенерации идёт солёной.
Максимум дней между регенерациями
Оставляют ноль на даче. Смола месяцами стоит в воде без регенерации — и зарастает бактериями, после чего её только менять.
Вопросы про блок управления Runxin F63
Почему Runxin F63 не реагирует на кнопки?
Скорее всего, клавиатура заблокирована. Блок управления запирает её сам через минуту без нажатий — чтобы никто не сбил настройки случайно. На экране в этом состоянии горит значок замка. Разблокировка: зажать ▲ и ▼ вместе на пять секунд. Пока клавиатура заперта, прибор не отвечает ни на что, и это не поломка.
Чем режимы A-01, A-02, A-03 и A-04 отличаются друг от друга?
A-01 и A-02 считают заданный вами объём воды: пропустил столько кубометров — пора регенерировать. A-03 и A-04 считают ресурс сами, из объёма смолы, жёсткости исходной воды и коэффициента регенерации. Разница между парами в другом: A-01 и A-03 отложенные — регенерация начнётся в назначенный час; A-02 и A-04 мгновенные — начнётся сразу, как только ресурс выработан. В мгновенных режимах параметр времени начала в меню не показывается вовсе.
Почему в меню Runxin нет параметров объёма смолы и жёсткости?
Потому что стоит режим A-01 или A-02. В них клапан считает не ресурс, а заданный объём воды, и параметры смолы, жёсткости и коэффициента регенерации ему не нужны — он их не показывает. Поставьте A-03 или A-04, и они появятся в меню. Обратное тоже верно: в расчётных режимах пропадает заданный объём умягчённой воды.
Какие заводские значения времён у блока управления Runxin F63?
По таблице паспорта: обратная промывка 10 минут, регенерация 65 минут, наполнение солевого бака 5 минут, быстрая промывка 10 минут, время начала регенерации 02:00, максимум суток между регенерациями 30. Весь цикл регенерации занимает около двух часов, и всё это время подача воды в дом перекрыта.
Куда идёт вода при регенерации Runxin — сверху вниз или снизу вверх?
Снизу вверх, и это отличает Runxin от Clack. По паспорту раствор из бака засасывается инжектором, идёт по подъёмной трубе вниз, через нижний фильтр в корпус со смолой и поднимается вверх через слой смолы, а в дренаж уходит сверху. От направления зависят и расход соли, и коэффициент регенерации: паспорт даёт для схемы снизу вверх обменную ёмкость 900–1200 против 800–900 для схемы сверху вниз.
